Desarrollo especial · Aplicación relacionada con agua

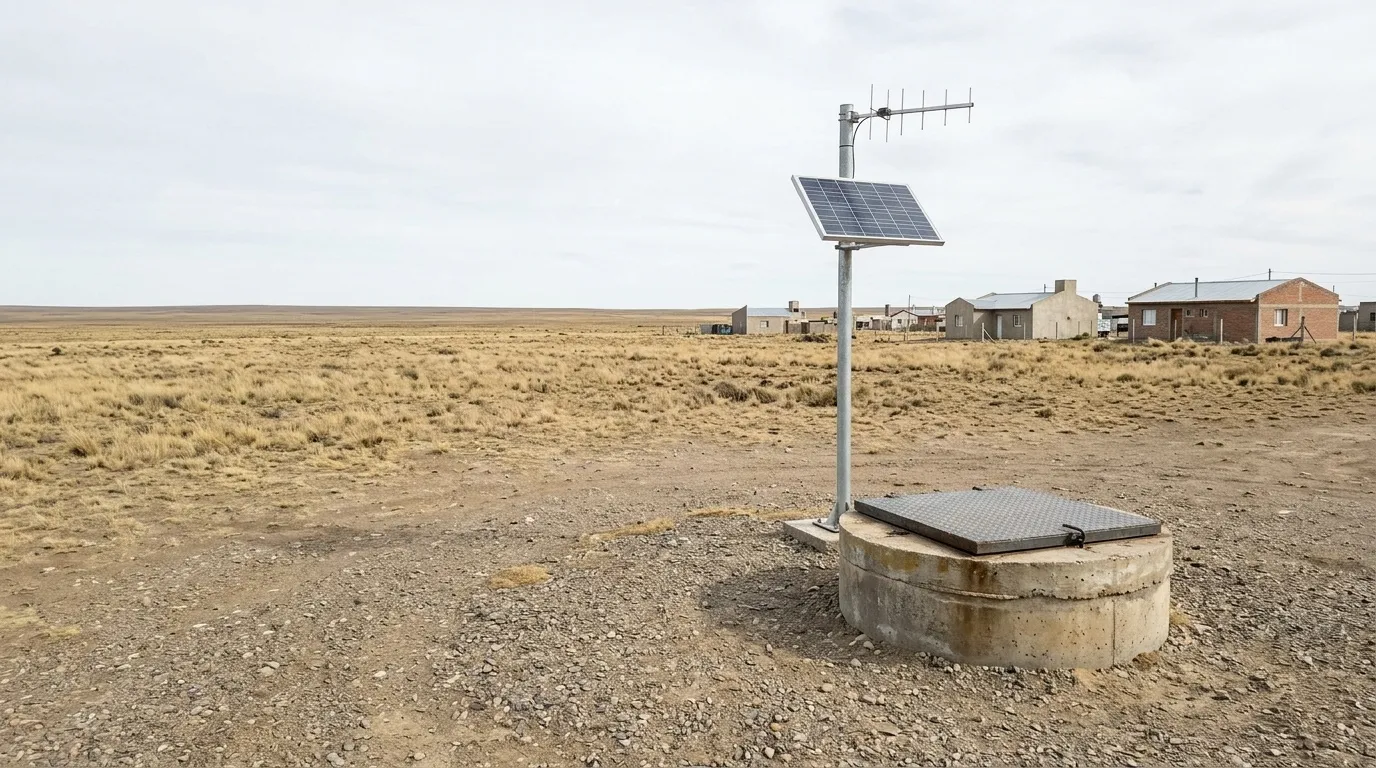

Monitoreo de pozos de bombeo cloacales
Aplicación relacionada con el monitoreo de agua: conocer el nivel de un pozo de bombeo antes de que se convierta en un problema.
El problema
Los pozos de bombeo de una red cloacal están repartidos por toda la localidad, muchos en terrenos sin personal ni vigilancia, y la mayoría funciona de forma automática por nivel. Cuando una bomba falla, se traba o se corta la alimentación, el líquido sigue entrando y el nivel sube hasta desbordar.
La forma habitual de controlarlo es una recorrida diaria por todos los pozos, que ocupa un vehículo y buena parte de una jornada y deja sin cubrir el resto del día. Una falla ocurrida poco después de la recorrida suele conocerse recién por el reclamo de un vecino.
Además, reconstruir lo ocurrido ante un desborde depende de la memoria de la guardia y de anotaciones en papel.
Qué medimos
- Nivel en el pozo de bombeo, con avisos por valor fuera de rango
- Estado de las bombas, según las señales disponibles en el tablero
- Horas de funcionamiento y cantidad de arranques, si el tablero los entrega
- Falla eléctrica en el tablero
- Apertura del tablero o del recinto, si se incluye el sensor
Dónde se aplica
- Pozos de bombeo cloacal distribuidos
- Estaciones elevadoras
- Plantas de tratamiento, según la instrumentación
- Detección de bomba detenida o nivel fuera de rango
Cómo se define la solución
Aviso con margen para llegar
El umbral de alarma se define para cada pozo según el caudal de ingreso y el tiempo que lleva llegar hasta allí, de modo que el aviso salga con margen para actuar. Se configuran dos niveles, uno de atención y otro de alarma, para distinguir un pozo que trabaja al límite de uno que está por desbordar.
Integración con el tablero existente
Se relevan las señales que entrega el tablero instalado, que en general incluyen marcha y falla de cada bomba, térmica, nivel y estado de la alimentación, y se toman desde ahí. En la mayoría de los casos no hace falta reemplazar el tablero ni intervenir el automatismo: alcanza con leerlo.
Alarmas con destinatarios definidos
Cada alarma se asocia a los responsables que la operación indique para ese pozo, de modo que el aviso llegue a quien puede actuar. Los canales y los destinatarios se acuerdan al configurar el proyecto.
Preguntas frecuentes
¿Cuándo salta el aviso, antes o después del desborde?
Antes. Se configuran dos niveles por pozo: uno de atención y otro de alarma, calculados con el caudal de ingreso y el tiempo que lleva llegar, para que el aviso salga con margen para actuar.
¿Queda registro para reconstruir un evento?
Sí. La plataforma guarda la evolución del nivel y de los estados de bomba con fecha y hora, de modo que después de un evento se puede ver qué pasó y cuándo, en lugar de depender de la memoria de la guardia y de anotaciones en papel.
¿Hay que cambiar el tablero de cada pozo?
En general no. Se relevan las señales que ya entrega el tablero y se leen desde ahí, sin intervenir el automatismo. Reemplazarlo es la excepción.
¿Y la recorrida diaria, se elimina?
Se reemplaza por salidas dirigidas al pozo que lo necesita: la plataforma muestra cuáles están en rango y cuáles no, y la visita se hace donde corresponde.
¿Sirve también para agua potable?
Sí. Es el mismo tipo de monitoreo: cambian las variables, los límites de alarma y los avisos.
Qué necesitamos para cotizar
Cada proyecto se cotiza a pedido. Con estos datos ya se puede estimar el alcance; si algo no lo tenés a mano, se completa en el relevamiento.
- Cantidad de pozos de bombeo y estaciones elevadoras, con su localidad
- Qué señales entrega cada tablero: marcha y falla de bomba, térmica, nivel, estado de la alimentación
- Cuánto se tarda en llegar a cada pozo y cuánto margen se necesita entre el aviso y el desborde
- Quién recibe las alarmas y con qué escalamiento
- Si hay energía y cobertura celular en el predio
Un pozo de bombeo alcanza para empezar
Indicanos cuántos pozos tiene la red y cómo los controlás hoy. Con esa información proponemos un primer pozo instrumentado y el esquema para el resto.
