Tecnologías de comunicación para monitoreo remoto
Una cisterna en un barrio, una instalación en la meseta y un tablero en planta requieren enlaces distintos. Bitagonia trabaja con cuatro transportes y los combina según la distancia, el consumo, el volumen de datos y los equipos que ya estén instalados.
Los cuatro transportes
Cada transporte se elige según las condiciones del sitio.
LoRaWAN
Alcance por dispositivo de 5 a 15 km en zonas rurales y de hasta 5 km en zonas urbanas, que se puede extender con redes en malla. Bajo consumo, en banda libre. Indicado para muchos sensores dispersos que reportan con frecuencia pequeñas cantidades de datos. Bitagonia opera su propio servidor de red.
Exemys
Concentradores Exemys sobre red celular, para sitios con cobertura y señales industriales ya cableadas. La ingestión de sus datos está desarrollada y operando en producción.
Satelital
Iridium e Inmarsat, para el nodo ubicado donde no llega ninguna red terrestre. El volumen de datos y la frecuencia de reporte se definen junto con la arquitectura de datos, porque de ellos depende la viabilidad del proyecto.
Celular y cableado
Cuando hay cobertura y el sitio lo permite, se elige la opción más simple: 4G, Modbus sobre RS-485, 4-20 mA y 0-10 V conectados directamente al tablero.
LoRaWAN
Red LoRaWAN propia, operada por Bitagonia
Cuando un nodo deja de reportar, hay que determinar si falló la radio, la batería o el sensor. Bitagoniaopera la red LoRaWAN: da de alta cada dispositivo, administra las claves y revisa el RSSI y el SNR de cada transmisión, de modo que el diagnóstico no depende de un tercero.
El gateway se elige según el sitio: potencia, antena, alimentación y facilidad de acceso para el mantenimiento.
Servidor de red propio
Bitagonia opera su propio servidor de red. Los dispositivos, las claves de sesión y los datos no pasan por la nube de un tercero.
Varias regiones en paralelo
Se atienden despliegues en distintas regiones de radio al mismo tiempo, de modo que una instalación nueva no afecta a las que ya funcionan.
Normalización de datos
Los datos recibidos se normalizan antes de entregarse a la plataforma de monitoreo, por lo que cambiar de gateway o de región no obliga a modificar el resto del sistema.
Exemys
Ingestión de datos de concentradores Exemys
Los concentradores de Exemys son equipos celulares que leen señales industriales ya cableadas en la planta. Para que lo que reportan sea un dato confiable hace falta una capa de ingestión que controle la llegada y la escala de cada registro.
Bitagonia desarrolló esa capa de ingestión y la tiene operando en producción. Los concentradores Exemys ya instalados se integran sin reemplazarlos.
Recuperación tras un corte
Cuando el enlace vuelve, el concentrador envía el buffer acumulado y cada registro se incorpora una sola vez, sin duplicados, aunque la descarga sea grande.
Entradas analógicas y digitales
Se reconocen los tipos de entrada del fabricante, entre ellos 4-20 mA, 0-10 V, PT100 y Modbus, para que cada señal se interprete con su tipo correcto.
Escala automática
El operador carga el rango ingenieril del sensor, por ejemplo de 0 a 6 bar, y el sistema calcula la escala y el offset. Así se evitan los errores habituales del cálculo manual.
Satelital
Satelital con Iridium e Inmarsat para sitios sin red terrestre
En soluciones satelitales el volumen de datos es limitado, por eso nuestra experiencia le permite a nuestros clientes aprovecharlo mejor, ya que somos capaces de optimizar los datos enviados. Nosotros definimos la arquitectura de datos junto con el plan de aire: qué se manda, cada cuánto, y qué se resuelve en el nodo para no mandarlo. Esto nos diferencia de la competencia y de los productos enlatados, que no siempre se ajustan a las necesidades de los clientes.

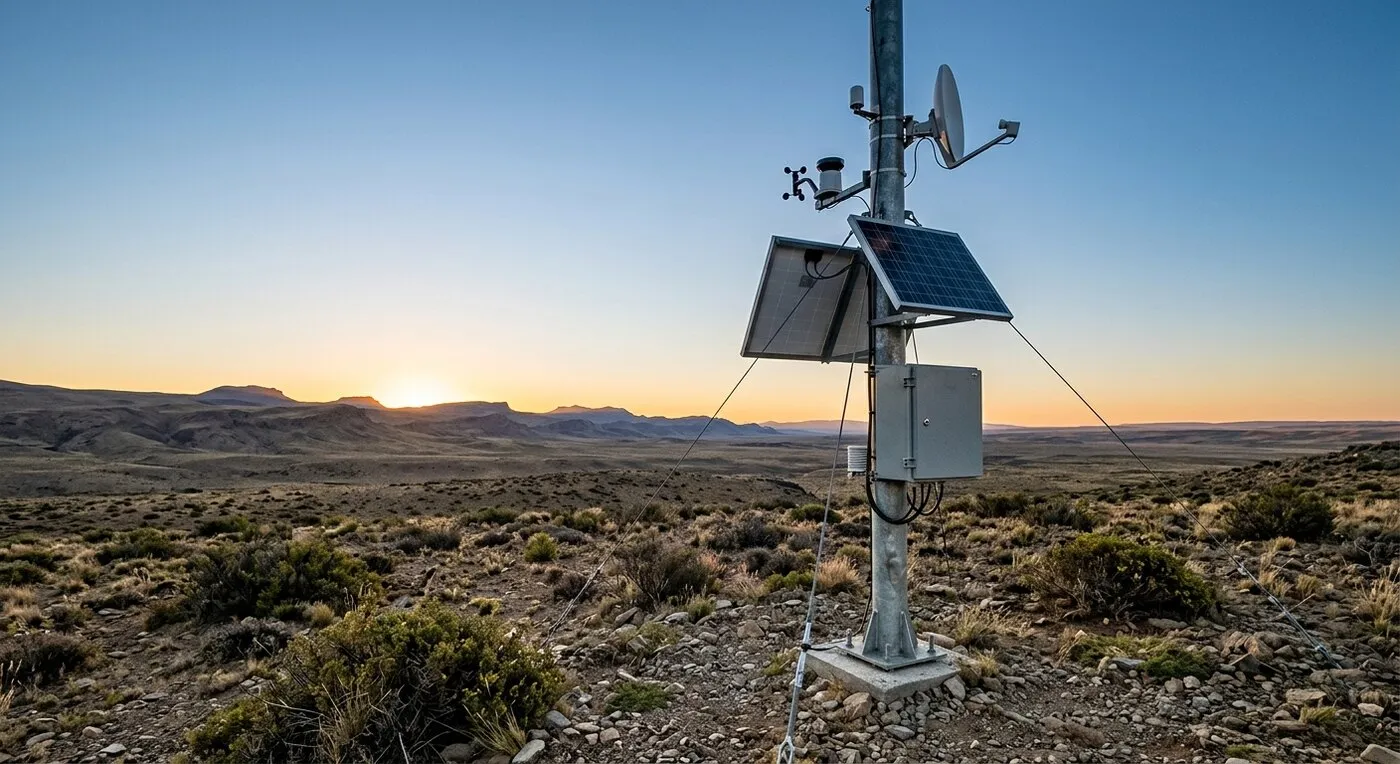

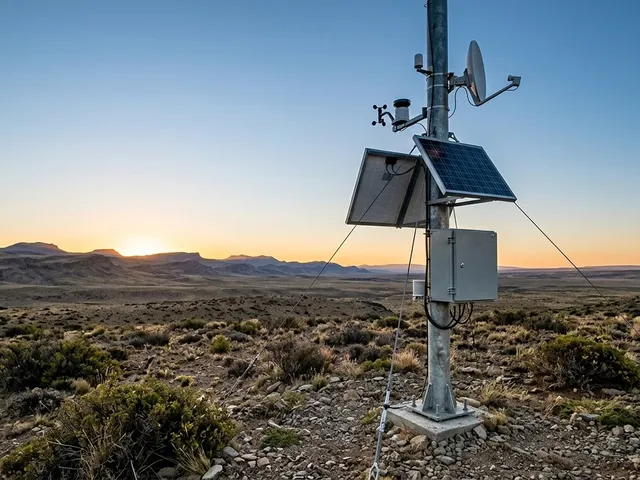

En los sitios sin celular ni fibra, como la meseta, la costa o la alta montaña, el enlace satelital se evalúa como alternativa. Bitagonia diseña soluciones con Iridium e Inmarsat y elige el equipo y el plan de aire según el volumen real de datos de cada proyecto.
Mensajes cortos y frecuencia definida en el diseño
Los mensajes satelitales son cortos, de hasta unos cientos de bytes, por eso se envía sólo lo necesario y el resto se resuelve en el nodo. La frecuencia de reporte se fija junto con el plan de aire.
Esquema híbrido
Una configuración frecuente combina LoRa entre los sensores y el gateway con satelital solo en el salto final, de modo que un único terminal satelital atiende a varios sensores.
Un solo modelo de datos
Las mediciones que llegan por satélite entran por el mismo camino que las de LoRaWAN o Exemys, por lo que cambiar de transporte no obliga a rehacer umbrales ni alarmas.
Celular y cableado

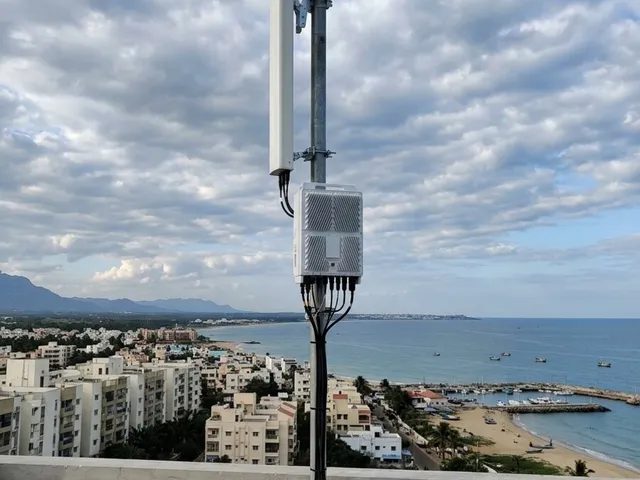

Celular y cableado donde el sitio lo permite
Protocolos industriales
Modbus RTU y TCP, MQTT, 4-20 mA, 0-10 V, PT100, contadores de pulsos.
Integración con lo que ya hay

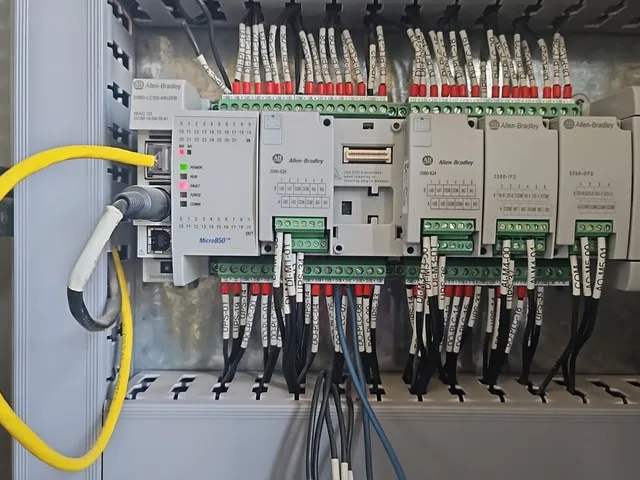

PLCs, variadores, caudalímetros y tableros existentes. En la mayoría de los casos conviene leer los equipos instalados y no reemplazarlos.
Un solo modelo de datos
Sea cual sea el transporte, la medición llega al mismo lugar y se mantienen los umbrales y las alarmas ya definidos.
Inspección subacuática
Servicio de ROV para ambientes marinos y costeros
La Unidad ROV de la Facultad de Ciencias Marinas de la Universidad Nacional del Comahue, en San Antonio Oeste, presta servicios técnicos para ambientes marinos y costeros. Bitagonia participa como contraparte privada y aporta la integración de sensores, comunicaciones y plataforma de monitoreo.

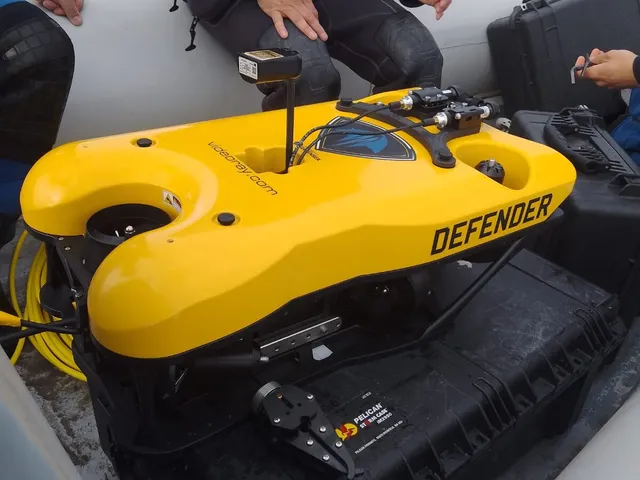

El vehículo opera hasta 250 m de profundidad y cuenta con cámara HD con iluminación LED, posicionamiento y navegación automática, sonar multihaz de ultra alta definición y brazo manipulador. Se alimenta desde un generador eléctrico, lo que extiende la autonomía de cada operación.
Monitoreo ambiental marino y costero
Registro de las condiciones del fondo y de la columna de agua, con la posibilidad de acoplar una sonda multiparamétrica.
Inspección de estructuras sumergidas
Revisión visual y por sonar de muelles, fondeos y otras instalaciones bajo el agua.
Relevamientos y documentación
Apoyo a estudios y campañas subacuáticas, con documentación audiovisual georreferenciada y búsqueda y recuperación de objetos.
Preguntas frecuentes sobre comunicaciones
¿LoRaWAN o satelital, cuál me conviene?
Si desde el sitio hay línea de vista hasta un punto con conectividad, LoRaWAN resuelve el caso con muy bajo consumo y sin depender de un servicio satelital. Si no la hay, el enlace satelital es la alternativa, y se diseña qué se transmite y cada cuánto para aprovechar el volumen de datos.
¿Qué alcance tiene LoRaWAN?
El alcance es por dispositivo: de 5 a 15 km en zonas rurales y de hasta 5 km en zonas urbanas, según el relieve y la antena. Se puede extender con redes en malla cuando el sitio lo requiere.
¿Cada cuánto reporta un nodo?
El intervalo de reporte es configurable: desde cada minuto con enlace celular, cada 5 a 15 minutos con LoRaWAN y cada 15 a 60 minutos con enlace satelital, según el consumo y el volumen de datos que se acuerden.
¿Qué pasa con las lecturas si se corta el enlace?
El nodo sigue midiendo y guardando, y cuando el enlace vuelve envía lo acumulado. Con los concentradores Exemys, cada registro se incorpora una sola vez aunque la descarga sea grande.
¿Qué señales y protocolos pueden leer?
Modbus RTU y TCP, MQTT, 4-20 mA, 0-10 V, PT100 y contadores de pulsos, tanto de equipos nuevos como de los que ya están instalados en la planta.
¿Cuánto dura la batería de un nodo?
Depende de cada cuánto reporta y del enlace: un sensor LoRaWAN que envía un dato por hora tiene un consumo muy distinto al del mismo sensor reportando cada cinco minutos por satélite. La autonomía se dimensiona con la frecuencia de reporte que necesite la operación.
¿Puedo seguir usando mis concentradores Exemys?
Sí. Los concentradores Exemys ya instalados se integran sin reemplazarlos.
¿Qué necesitan saber para recomendarme un enlace?
La ubicación del sitio, las variables a medir, cada cuánto necesitás el dato y si hay línea de vista hasta algún punto con conectividad. Con eso se orienta la elección entre LoRaWAN, celular y satélite.
Contanos cuánta distancia hay hasta la primera antena
Con la ubicación del sitio, las variables a medir y la frecuencia de lectura, definimos si conviene LoRaWAN, celular o satélite y cuánto consumiría el enlace.
